施工事例 2.最小曲率半径

HOME  >  施工事例  >  2.最小曲率半径

2.最小曲率半径 30R、30R、700R

工事場所 三重県松阪市
工事件名 松阪第1処理分区松阪1-3,1-10号汚水幹線管渠工事
発注者 松阪市
着工 H20.11
管径 Φ400HP
推進延長 246.54m
スパン数 1スパン
曲線数
曲率半径/曲線長 30R、30R、700R
土質・N値 粘土混じり砂、粘土混じり砂礫・N=17
地下水位 GL-1.83m
最大土被り 6.57m
作業時間帯 9時~17時
道路復員 10m
交通量 多い

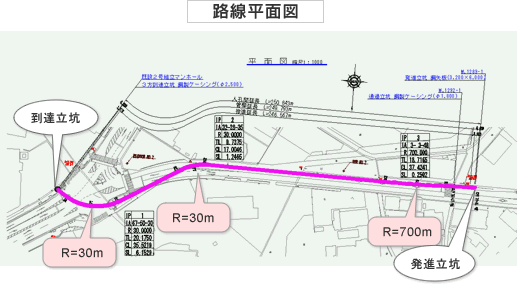

路線平面図

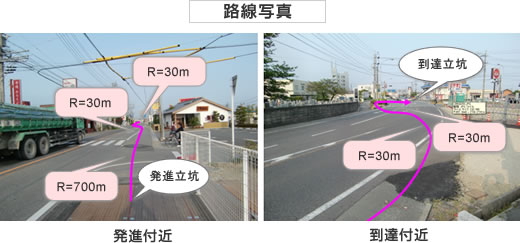

路線写真
