4.河川横断(1) L=128.57m 75R

工事場所 兵庫県洲本市
工事件名 公下第3号 加茂汚水幹線管渠埋設工事
発注者 洲本市
着工 H19.1
管径 φ600HP
推進延長 128.57m ( 総延長582.74m ・ 5スパン)
スパン数 1スパン
曲線数
曲率半径/曲線長 75R・CL=22.82m
土質・N値 粘土混じり砂、砂 ・ N=3~15
地下水位 GL-4.05m
最大土被り 10.95m
作業時間帯 9時~17時
道路復員(到達側) 15m
交通量 多い

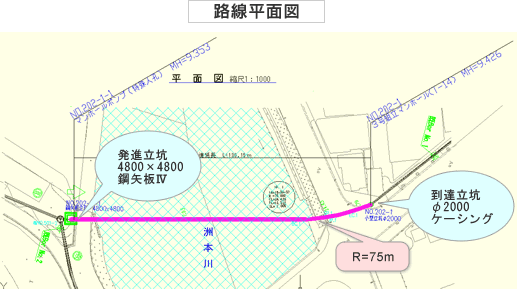

路線平面図

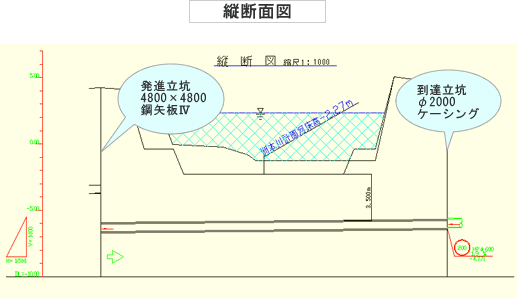

縦断面図

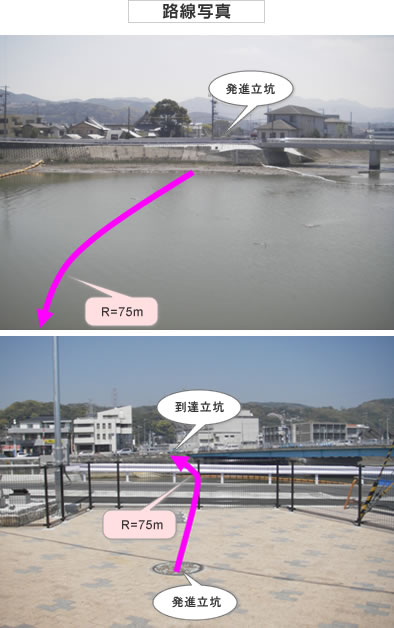

路線写真
