施工事例 8.最大土被り

HOME  >  施工事例  >  9..最大土被り

9.最大土被り  H=22.40m

工事場所 東京都北区赤羽
工事件名 北区赤羽西五丁目、赤羽台三丁目付近枝線工事
発注者 東京都
着工 H25.5
管径 φ500HP、φ600HP
推進延長 979.72m
スパン数 4スパン
曲線数 6箇所
曲率半径・曲線長 50mR・CL=48.7m、100mR・CL=35.1m、120mR、300mR
土質・N値 有機質シルト、粘土混り砂、砂礫土、腐植土  N=1~40
地下水位 GL-2.5m~-8.0m
最大土被り 22.40m
作業時間帯 9時~17時
道路復員 12~15m
交通量 道路部非常に多い、多くは公園内の施工

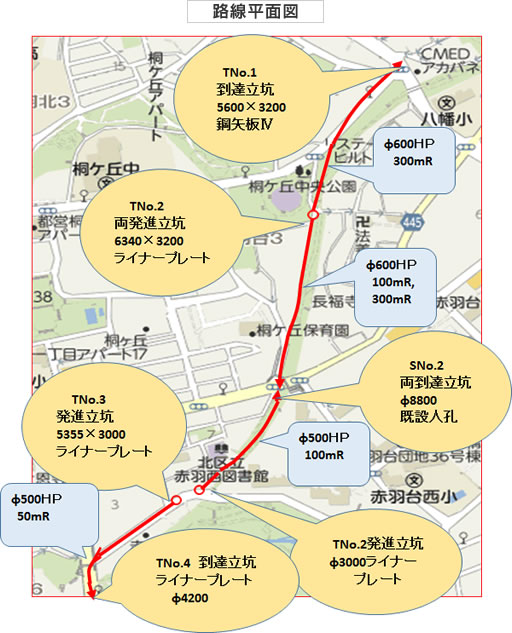

路線平面図

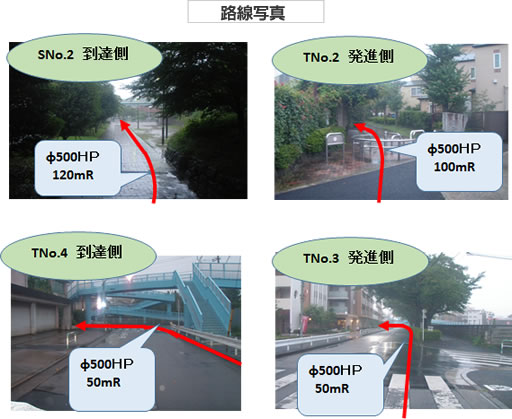

路線写真
