施工事例 5.河川横断(2)

HOME  >  施工事例  >  5.河川横断(2)

5.河川横断(2) L=180.97m 80R、80R、150R

工事場所 新潟県新発田市
工事件名 新井郷川2号幹線7工区管渠築造工事
発注者 新潟県
着工 H20.2
管径 φ400HP
推進延長 180.97m
スパン数 1スパン
曲線数
曲率半径/曲線長 80R、80R、150R
土質・N値 砂、シルト・N=15
地下水位 GL-0.84m
最大土被り 6.30m
作業時間帯 9時~17時
道路復員 7.0m(到達部)
交通量 少ない

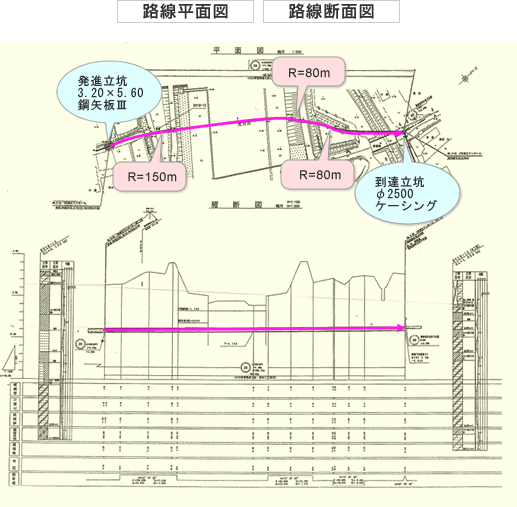

路線平面図 路線断面図

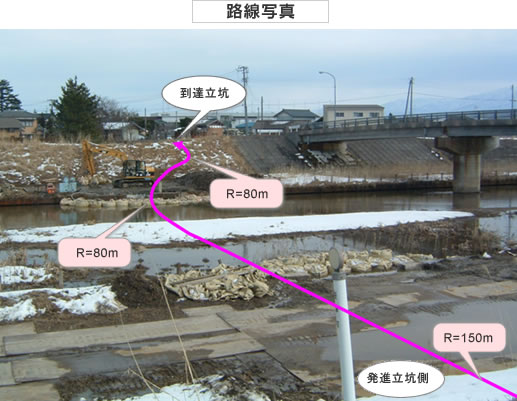

路線写真
