7.三次元曲線推進 平面曲線 90mR、縦断曲線 200mR

工事場所 大阪府枚方市
工事件名 御殿山プロジェクト600mm推進麹
発注者 大末建設(株)
着工 H21.11
管径 Φ600HP
推進延長 38.17m
スパン数 1スパン
曲線数 平面1、縦断1
曲率半径/曲線長 平面曲線90R・CL=27.90m
縦断曲線200R・CL=21.38m
土質・N値 粘土・シルト・粘土混じり砂礫・N=25
地下水位 無水層
最大土被り 5.84m
作業時間帯 9時~17時
道路復員 14m
交通量 多い

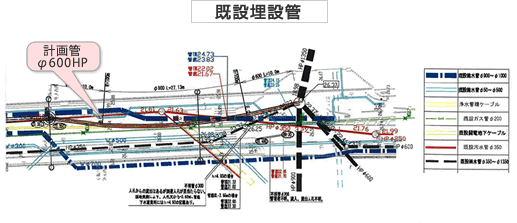

既設埋設管

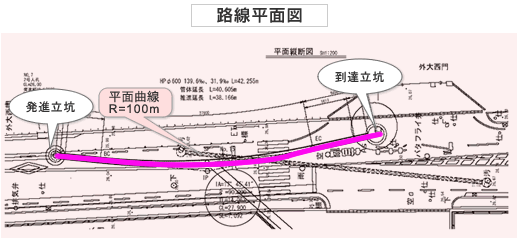

路線平面図

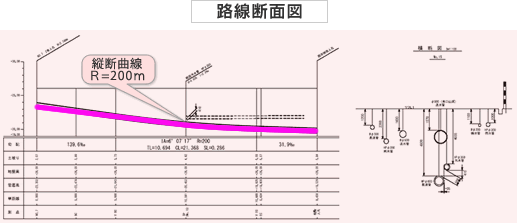

路線断面図
